[開箱] GearWrench 81230P 120齒搖頭棘輪扳手組


若想要比較棘輪扳手的優劣,通常會用什麼評比呢?應該就是棘輪齒數的高低了吧

雖說齒數高低不等於是否好用,但實際上齒數多的的確比齒數少的好用

這也是為何廠商們一直追求高齒數的原因之一

不過有趣的是,二三線的品牌,比一線品牌更熱衷於齒數上面的表現

因為品牌知名度已經輸一截了,比保固大家都玩終身保固了,總不能玩保固到下輩子吧

開玩笑的啦,這時技術門檻比較高的就是棘輪齒數了

今天介紹的這家是美國的GearWrench,為了方便,以下文章我們就簡稱為GW

GW就是美國的平價工具品牌,等級大概與Craftsman/Tekton/Husky相同

你們一定覺得很奇怪,我平常都分享歐系工具,怎麼會對美系平價工具有興趣呢?

事實上我一直對高齒數的棘輪扳手非常有興趣

之前就曾收集過一隻120齒的棘輪扳手 [開箱] 最便宜的3分120齒棘輪扳手 Stanley STMT81207

雖然這隻Stanley還躺在我的工具箱裡面,但我實在不滿意它那充滿了異音的棘輪表現

為了驗證是否120齒的表現都一樣,所以才購入了GW的81230P 120齒搖頭棘輪扳手組

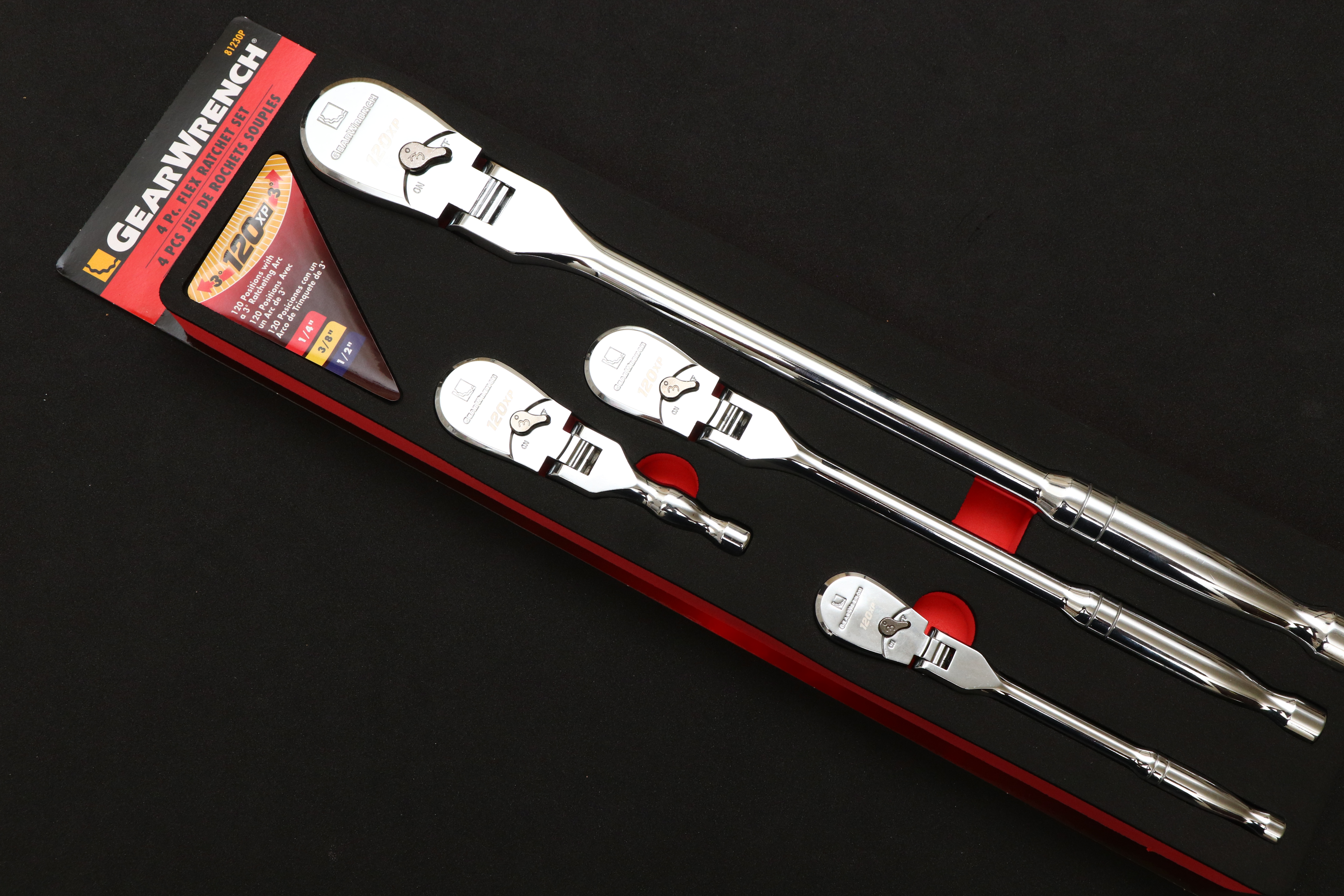

這組GW 81230P,包含了4隻棘輪扳手
  • 81306P 四分搖頭棘輪扳手,約43cm
  • 81215P 三分搖頭棘輪扳手,約28cm
  • 81212P 三分搖頭棘輪扳手,約12.7cm
  • 81012P 二分搖頭棘輪扳手,約17cm

重點來了,GW的價格非常親民,新品價格約在110~130美元之間

不過在Amazon上面還蠻常特價的,像2020/8/1去看就只要101.98美元

這種價格,這種規格,還給你終身保固,所以老美很愛,拿來當榔頭敲都不會痛

GW掉到地上大概就是,喔~人有沒有受傷之類的



長度供大家參考

你們會拿棘輪扳手轉鋁圈螺絲嗎?通常應該不會吧

誰知道上一手是用什麼鎖的,以台灣的習慣用氣動上鎖算是標準作業程序了

但看看這隻又粗又長的四分棘輪扳手,不用怕,這就是要給你直接摧下去的

壞了也沒什麼關係,反正還有終身保固,就算沒有保固也有維修包可以買😆

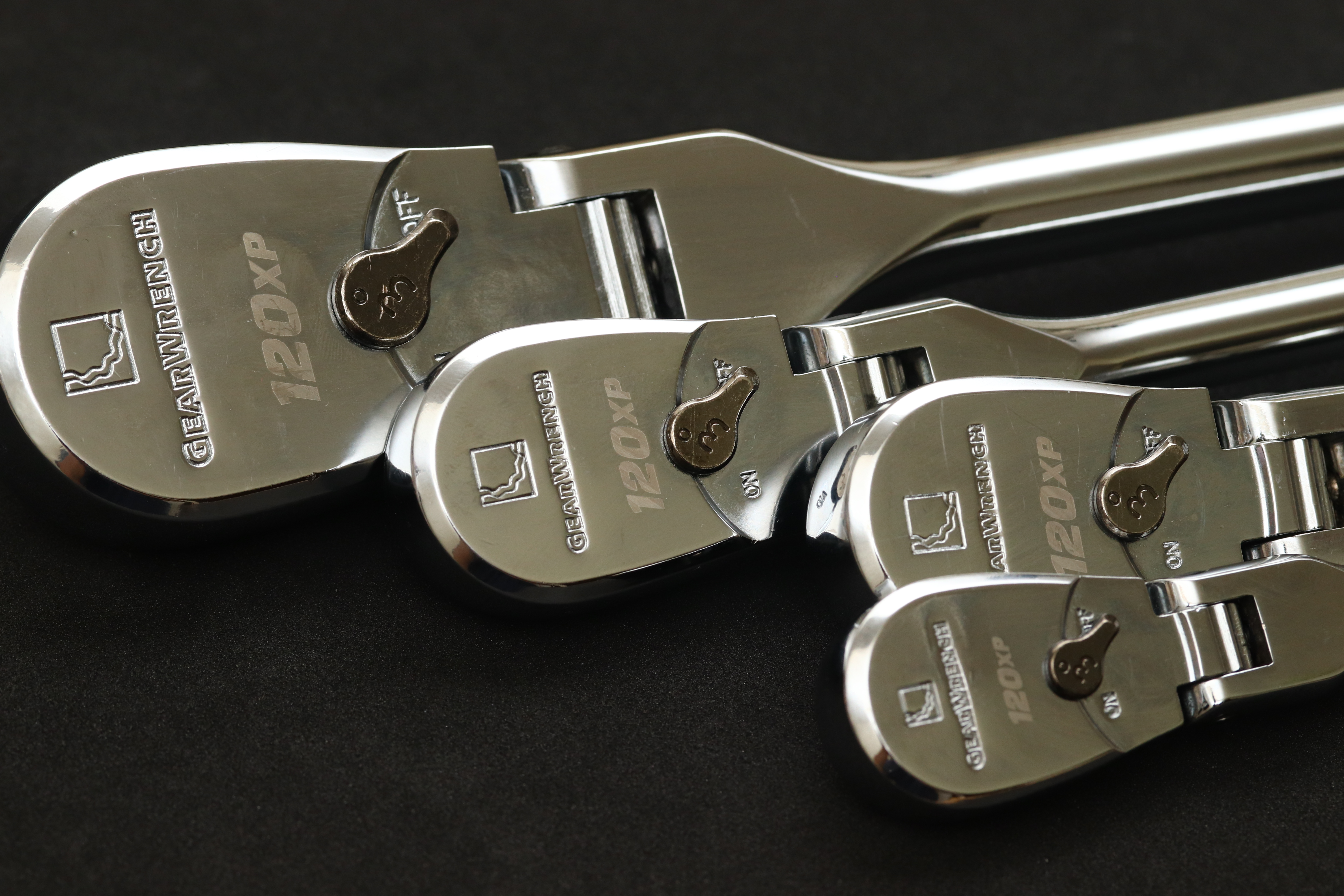

棘輪頭端,每隻都具有搖頭功能

話說美系工具真的很愛用鏡面處理,拍照難度也隨之增加



換個角度

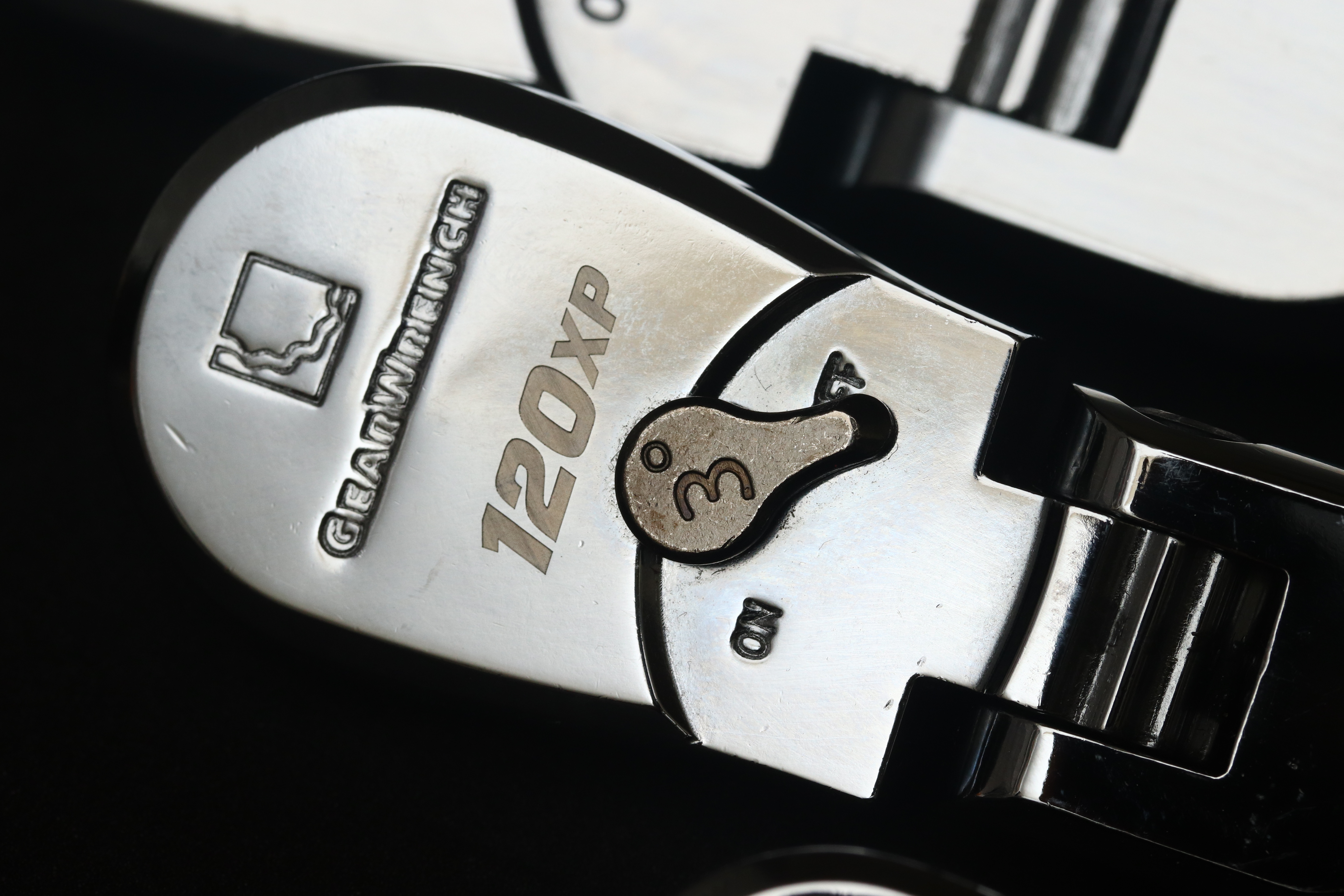

上面寫著120XP,意思就是有120齒

其實我購入這組81230P是2019年的事,我居然在家裡放了一年才把它拿出來開箱

開箱文拖太久沒寫的缺點就是,市場都已經出現168齒的產品了,我還在寫120齒的產品



怕人家看不懂什麼是120齒,連正逆轉撥桿上也要打個3°



後方的維修蓋板



握把為金屬裸把,造型中規中矩



搖頭功能



型號刻的很隨意

不是刻的不好,而是感覺僅是拿個預設的字體就刻上去了



至於缺點,當然有,而且還非常明顯

外觀做工非常的粗,刮痕很多,新品就長這個樣子



還沒結束呢,看看最長的81306P,棘輪頭端的表面居然有橘皮般的不平整情況

我還以為平面加工是很基本的一件事呢



外觀的部份,除了很粗糙之外,還真的沒什麼特別可以拿來說嘴的了

所以這篇文章的主軸其實是要介紹GW的棘輪構造

讓大家了解如何在這麼小的空間內達成120齒


不要小看GW喔,這家技術來自台灣的廠商

他們家的棘輪產品,棘輪滑順,齒齒分明

不輸給Snap-on/Facom這些一線廠商,甚至覺得表現更好

在棘輪齒數也下足了功夫,他們的產品線已經脫離72齒,到達84/90/120齒了

反觀有些品牌還在主打72齒呢.....


維修蓋板採用C型環固定,只要有卡簧鉗就可以作業了,作為示範的這隻是81212P



先取下C型環



第一眼的感想就是,好簡潔的機構設計



直接用手把棘輪取出,棘輪上附有O環(O-ring),採用密封式設計

密封式設計在高齒數棘輪扳手還蠻常見的,可減少異物入侵,增加棘輪壽命



取下棘輪後,可以看到採用雙掣爪設計



什麼是雙掣爪設計?取下掣爪來給大家看

在邊緣切齊的情況下,前後排的掣爪並沒有對齊,而是採用錯位的方式

也就是說,棘輪每轉動半齒就會與其中一側的掣爪嚙合,再轉半齒,就會與另一側的掣爪嚙合

棘輪本身為60齒,搭配雙排錯齒設計,可擴增出120齒的效果



一般而言,齒數越高,齒與齒之間的排列就會越密集,不論內齒或外齒設計都是一樣的

太密集就會遇到一個問題,接觸面積不足,強度降低

可以透過增加接觸面積解決,以前嚙合三齒就好了,改成嚙合六齒,但不可能無限制的增加

也可讓棘輪外徑變大,但棘輪頭端也會隨著變大,可能影響作業時的便利性

採用雙排錯齒設計則可以避開上述問題


來看一下雙掣爪實際運作的方式

每轉半齒,原本嚙合的掣爪就會被推開,再與另一側的掣爪嚙合,然後一直重覆此動作



換個角度



也可以參考GW官方網站的介紹影片



繼續分解下去

GW的這套棘輪結構,所佔用的空間非常的小

理論上應該可以減少棘輪頭端的尺寸,因為你看正逆轉撥桿的兩側肉非常厚

但實際上卻沒有,我猜測應該是為了配合搖頭功能的關係吧



另外配合雙掣爪,正逆轉撥桿上也有二個獨立的回彈機構

而正逆轉撥桿上也有一個O環(O-ring)



裡面的小彈簧,就是彈力來源



棘輪內的所有零件,真的很簡潔

以較少的零件,做出更高的棘輪齒數,這才是真實力呀



結論

有些品牌的棘輪扳手,單用手撥動,就會感受到棘輪與掣爪的間隙與鬆動

有些棘輪扳手,操作的時候,你刻意讓它偏擺,棘輪的聲音會產生變化,甚至會開始不順

但GearWrench完全沒有這個問題,不論是正常或偏擺操作,聲音都很扎實

雖說GearWrench在棘輪的表現上非常讓人驚豔,但缺點就是外觀的作工真的非常的粗

粗到我覺得都有點後悔,只能說服自己這是粗用的啦
