[DIY] 客製化工具泡棉拖盤


前言

工具泡棉拖盤,就是擺放工具的托盤,有多種材質,一般常見的材質為泡棉

英文比較簡單叫Foam,也有人稱為Foam Tray或是Foam Drawer,就泡棉抽屜啦

台灣有些廠商叫底盤,有些叫底罩,可是我這樣寫你們應該也看不懂我在寫什麼

所以光是標題我就困擾了很久,最後還是叫它泡棉拖盤好了


喜歡收集工具的你,當工具多到一定數量時,應該都會遇到工具收納的需求吧

有些人喜歡在工具箱(車)內排列,或是吊掛在工具牆上,或是直接擺放在工作桌上

我喜歡的工具收納方式,是將工具泡棉拖盤收納的整整齊齊的

每次作業完成時,再依位置一一放回,不用擔心工具遺失,對工具的保護性也最佳的

基本上各品牌工具都有提供這些商品,你只要選擇你需要的規格即可

例如我之前購入的 Wera 8100 SA 2 或是 TriAngle 三角點 No.28401 2分套筒組




不過既然你喜歡工具,我想你的工具箱(車)裡面應該不只一家品牌的工具吧

如果你想將這些不同品牌的工具,用同一個泡棉拖盤收納在一起,你就必須找廠商客製

我有找過幾家廠商,用下面這張圖片詢價

以這個工具數量,A3大小的尺寸,視裁切數量與厚度不同,價格約在2800~6800元不等

這個價格其實已經可以買到一整套品質不錯的套裝工具(含泡棉拖盤)了

當你的工具箱比工具還要貴,你還會選擇製作泡棉拖盤嗎?

礙於預算,我最後沒有請廠商客製,我想試試手工切割泡棉能夠做到什麼程度



醜話先說在前,你要很有閒,然後也要很有耐心,因為你要花很多時間在手工切割

而且過程中會一直遇到阻礙,需求修改規格

最終雖然完成了,但我想僅是勉強及格的作品

雖然沒有達成一開始預設的目標,但過程其實也蠻有趣的

花費了蠻多的時間,但也學到了一些東西,不嫌棄話,就看一下製作的過程吧


工具箱選擇

首先你要選擇工具箱,因為它會直接影響到泡棉拖盤的尺寸,還有收納工具的數量

我這次的選擇是KING TONY的工具箱 820003,請參考 [開箱] KING TONY 手提工具箱 820002/820003

當初花了不少時間,找尋與比較各品牌的市售工具箱

因為篇幅不少,我另外寫了一篇文章,有興趣可以過去看看,這邊的重點仍維持在DIY的過程


工具選擇

最初設定的目標,是這個工具箱可以滿足90%以上的作業需求

不過這個時期還沒有決定要購入哪一個工具箱,所以對尺寸還沒有什麼概念

單純就是喜歡什麼就放什麼,你看裡面出現了6隻棘輪扳手,是有多喜歡棘輪扳手




但很快就放棄這個目標,因為收到工具箱後,發現根本就放不下,所以才說工具箱是重點

調整之後,變成下面這個樣子,但其實還沒有結束



後來又出現好幾種排列組合

例如螺絲起子因為太佔空間了,所以改成Wera Kraftform Kompakt 25 (KK25)

長套筒的高度超過工具箱,不能直插只能改為橫放



反正整個過程就是不斷修改再修改

後來想想,能放的工具就是這麼多,如果你什麼都想塞,最後的結果就是通通塞不進去

或者是受限於尺寸,選擇了尺寸小一號的工具,這樣又好像失去了原意

陷入了什麼都要,但什麼都不好用的窘境

看看市面上的套裝工具組,目標很簡單,就是滿足基本的作業需求

所以最後決定把目標改成,以市面上的套裝工具組為基礎,再加上我的慣用工具


工具輪廓

不管要用什麼切割方式,都必須先取得工具的輪廓

最簡單的方式就是用鉛筆沿著工具外緣,直接描繪出輪廓

但測試後真的不行,筆只要沒有抓穩,角度跑掉就歪了,所以誤差很大

為此頭痛好了幾天,某天看著手邊的工具 (不誇張,就看著工具車盯了10分鐘)

突然發現它們都有一個特色,不是圓的(套筒)就是長的(延長桿),特殊造型的比較少

如果用電腦繪圖會不會比較快? 所以改用免費的LibreCAD來畫圖 (類似AutoCAD的軟體)

套筒尺寸可以看產品型錄,通常會標示外徑尺寸,或直接用游標卡尺來量

然後你一定會覺得很奇怪,為什麼這張圖的下半部都是空白的

沒錯,因為棘輪扳手通常都有很多弧形,像Wera Zyklop 8000 B就真的他媽的超難畫

畫到一半就生氣不畫了,那這次的DIY要改成套筒與延長桿專用收納箱嗎?XD



還有什麼方法可以快速取得工具的輪廓呢?曾經想過用拍照再印出來,但試過比例很難調整

突然想到有一個東西叫影印機,立馬把工具拿去影印,效果還真的不錯

工具放上去,上方覆蓋1張白紙,記得把濃度調到最淡即可

影印後沿著輪廓切下,後方墊張深色紙再影印一次,就可以取得漂亮的輪廓



對了,因為工具不是平面,所以影印後會有點變形

你看這隻Snap-on F80 三分棘輪扳手的尾端,影印後就少了約5mm

但其他地方的比例都是正確的,再用鉛筆稍作修正即可



另外握把比較粗的工具,影印後的邊緣不是很明顯,切割時很容易出現兩側不對稱的情況

解法就是只使用其中一側的輪廓,刀片切開後對摺 (中心線要抓好喔)

再用鉛筆描一次,就可以得到對稱的圖形了



將電腦繪圖印出來,我家只有A4雷射印表機所以輸出成二張A4,並用膠帶黏貼在一起



再將影印出來的輪廓剪下,排列在這兩張A4紙上

這也是最後一次能調整工具的時候

調整好拿去超商影印,記得多印幾張,後面用的到,1張4元(A3)不算太貴



泡棉選擇

目前市面上常見的泡棉材質有 PU/PE/EPE/EVA (好像還有XPE/EXPE/VR等多種材質)

單價較高的套裝工具多數都是使用EVA,好處是密度高不易變形

EVA就是一般賣場看到的巧拼啦,所以你要拿巧拼也切也是可以啦XD

我在網拍找到的EVA泡棉報價
  • 3mm 50x50cm 1片/15元
  • 5mm 50x50cm 1片/25元
  • 10mm 50x50cm 1片/50元
也有更厚的規格可選,但厚度會直接影響切割難度

3種規格切割測試後,我發現最好用的規格是5mm

主要原因是一般圓規刀的深度只有5mm,10mm用筆刀或美工刀也很難做出精細切割

3mm的泡棉雖然很薄很好切,但如果你要堆疊的話,就需要更多片,所以沒有比較省工

不過建議可以準備1片3mm,用來當作底板或是微調高度都很方便

這次的作業,總共使用了1片3mm,2片5mm (測試跟切壞的不算)

費用就是65元,最貴的反而是運費,寄送一次就要100元


切割方式

手工切割,只需要用到直尺/筆刀/圓規刀,還有非常多的耐心XD

雖然簡單,但其實也是有些細節要注意,筆刀與圓規刀建議可以買品質好一點的

我用的圓規刀是OLFA的小型圓規刀 CMP-1,因為它的最小開孔直徑為10mm,符合我的需求



作業前可以在刀片上塗一些潤滑油

切割的時候比較不會被卡住(被泡棉夾住),刀片的壽命也會比較長

然後刀片不要捨不得換,不銳利的刀片不好切,邊緣也比較容易產生鋸齒狀



開始作業

泡棉想要切的好看,重點是如何將輪廓圖固定在泡棉上

因為切割的過程中,刀片會拉扯輪廓圖,一但產生拉扯就容易切歪

這時用噴膠將輪廓圖固定在泡棉上面就可以解決這個問題

但噴膠記得不要買錯規格,買錯就會黏在泡棉上面撕不下來了

我用的是3M 思高牌,完稿用噴膠,這罐要275元,算是這次DIY中比較貴的耗材



用圓規刀作業非常方便,幾乎不會失敗



在正式切割之前,建議先試切,測試刀片的品質,還有自己的功力XD

像我自己是練到第二片才比較穩定

而且你會發現,線條簡單不一定代表很好切

像紅圈這個R角,因為筆刀是直刀,旋轉的時候刀片會外擴,所以邊緣容易變的坑坑疤疤的

所以我的結論就是,90度+R角比切90度還要難

我後來就把部份地方改用成圓形,改用圓規刀就沒有這個問題了

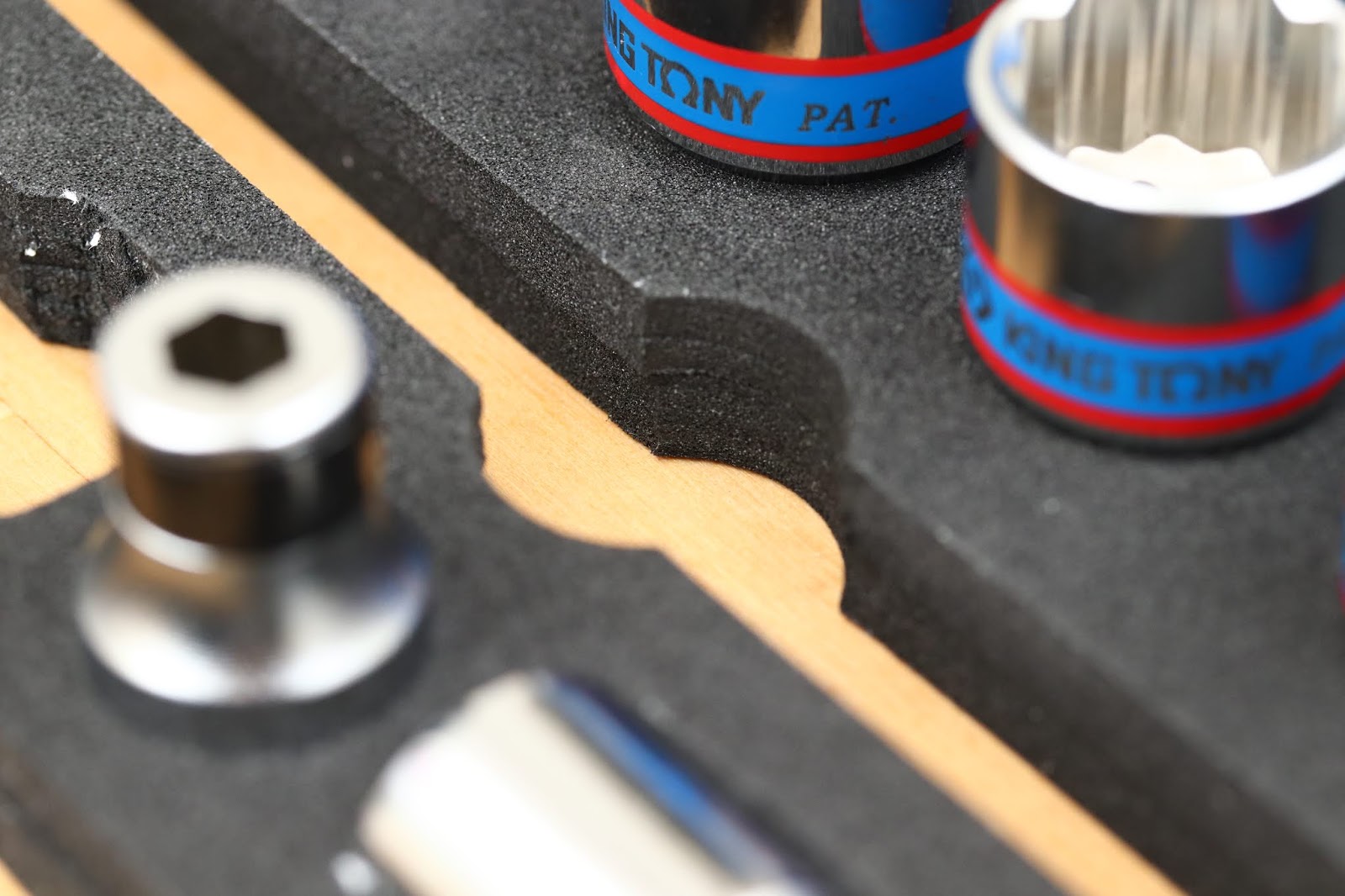

看一下切割的品質,圓規刀的切面都很平整




圓規刀(圓形)搭配筆刀(直線)的表現也很棒




這邊是圓形加弧線的應用,相接處會略有一點不平整




有些工具一定要用到90度+R角,只能說.....工具放進去就看不到了




有些90度+R角的則可以避開,改成圓形就沒問題了




套筒的深度只需要10mm(5+5mm)就剛剛好了




但有些工具因為粗細不同,需要再調整

以這隻短延長桿為例,四方孔的部分比較粗,10mm(5+5mm)的泡棉不夠深,所以右邊會翹起來




Wera Kraftform Kompakt 25 (KK25)也是一樣,握把整個浮在外面,所以還要再調整




開始進行調整,這是第三片泡棉,深度已到達15mm(5+5+5mm)

僅針對需調整的地方往下挖,棘輪的頭端都有再另外開孔,這是配合四角頭的深度



這次DIY,Wera Kraftform Kompakt 25 (KK25)的切割最複雜,因為它的握把最粗

要挖到第四層,深度為20mm(5+5+5+5mm)




每一層切割後的樣子,總高度為23mm(5+5+5+5+底板3mm),最深的地方為20mm



疊起來的樣子




剛才提到的短延長桿,頭端再往下挖5mm的樣子




放入工具測試
(少拍了幾張照片,你會發現前後泡棉開孔順序略有不同)



確認每隻工具都能被泡棉固定,其實到了這個階段也沒什麼可以改動的地方了



將上方輪廓圖撕掉,不過此時還未黏合

除了原本的輪廓,還需要挖出方便工具取出的取物孔

常見的取物孔有二種方式,一種是挖半圓,一種是挖方形與另一件工具相通

因為我排列的非常緊湊,已沒有空間可以挖半圓,所以採用挖方形與另一件工具相通

方形寬度為22mm,原則就是比手指寬度再略寬一些,工具才會好拿



錯開每一層的切面

Wera Kraftform Kompakt 25 (KK25)總共切了4層(5+5+5+5mm)來配合它又大又粗的握把(羞~)

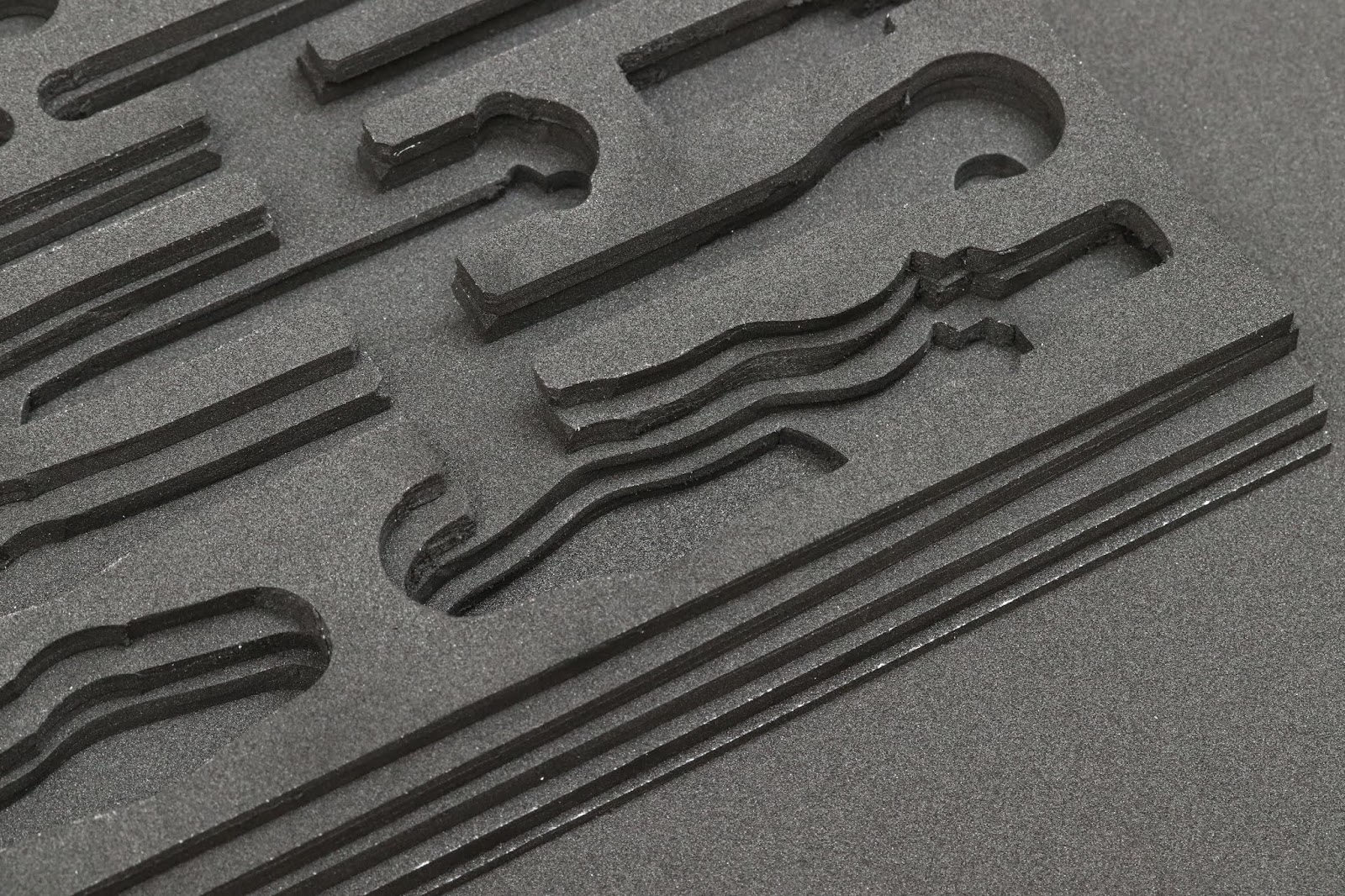

弧線切割的表現還不至於太差,刀痕算整齊

不過第二片的角度似乎有點偏掉,切面沒有保持垂直



直線與圓形的地方,表現都不錯

泡棉上有點白白的是切割白紙時殘留的紙屑

因為噴膠的關係而黏在泡棉上,再用刷子刷過清潔即可



非直線與圓形的地方,就會比較容易出現失誤,還是老話一句,工具放進去就看不到了....



最後用AB膠(環氧樹脂)黏合,因為我也不曉得業界都使用哪一種黏著劑

市面常見的AB膠大致可分為5分鐘快乾型與90分鐘一般型

那麼大的範圍,5分鐘保證不夠用,所以建議用90分鐘一般型

同樣在正式黏合前,可以先試黏看看,看多少的量才能黏的牢固

太多或是太少都不好,太多擠壓後會溢出,不美觀;太少會影響強度,日後可能會脫落

大概就跟當兵擦皮鞋一樣,就是一種若有似無,在有跟沒有的中間那種感覺

最後建議載手套作業,不然AB膠沾到手很難清的




終於完成啦




我發現其實我最開心的時候,是把工具放進泡棉拖盤的那瞬間

泡棉緊緊包覆著的那種扎實手感,就像是初戀般....呀不是,我這是工具頻道呢




KING TONY原廠附的PU泡棉剛好做為上方的緩衝墊















順便提一下這隻唯一沒有出現商標的滑桿(滑T桿)




其實它是台灣精品TriAngle(三角點)的滑桿,是我最愛的一隻滑桿

因為四角頭端比較深,如果朝下擺放的話,深度可能需要20mm

如果朝上的話,四角頭端剛好方便拿取,唯一缺點就是看不到商標

因為很好用,所以還是要用力幫它推廣一下





結論

如果你跟我一樣閒的話可以試試 (等一下,我明明就超忙的好嗎)

來計算一下這次DIY所花費的成本吧 (僅計算實際使用到的,測試的不算)
  • 圓規刀/筆刀/噴膠:149+129+275+60運費=613元
  • 泡棉:65 +100元運費=165元
  • 影印:大約100元,其實主要是花在測試工具的影印品質
  • 時間:無價。不過我已經幫你們省下很多測試的時間了
大概是880元,這樣感覺DIY好像也沒有省多少錢

不過除了泡棉與影印是一次性花費之外,多半都屬於可多次使用的設備或耗材

也就是說,如果你再繼續製作新的泡棉拖盤,你的實際成本可能只有250元不到


說真的,跟一般的開箱文或是維修分享文比較起來,這次的DIY的難度真的硬了不少

手工切割最後無法克服的大概就是刻字了吧,就是在泡棉上刻工具規格或是名稱

其實我也曾想購入電射雕刻機,或是CNC雕刻機,可能是DIY自組,或是市售成品

不過做了功課才知道,這可能是一個更大的洞

或許可以列入未來的計劃,等到有獨立的一個工作場地,但這一二年可能還不會嘗試

最後來跟我家的工具箱合照一下
